当被测结构物内部的应力发生变化时，德国HBM应变计同步感受变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物内部的应变量。同时可同步测出埋设点的温度值。

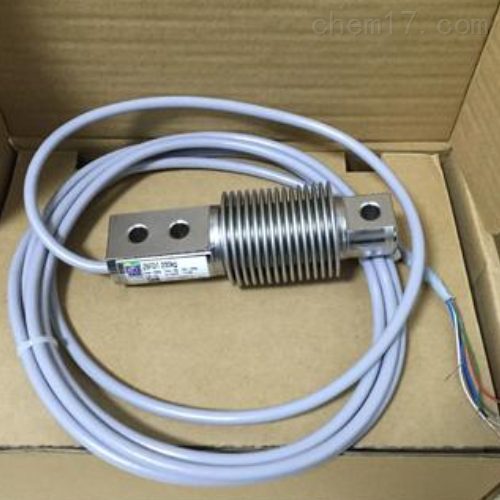

经销德国HBM应变计HLCB1D1/220KG型的选择和类型：
HBM单直片应变片：
在单一方向上记录应变大小，其测量栅丝并行排列。应用zui多的是测量弹性模量。通过测量在*负载方向上的变形，并通过胡克定律来计算机械应力。
HBM双直片应变片：
其采用2个测量栅丝，并且测量栅丝平行排列–例如用于记录弯曲梁的弯矩。为了由于温度引起的热膨胀造成的测量误差，在惠斯通电桥上需要使用4个应变片。和四分之一桥或半桥应变电路相比，全桥具有更大的优势。
德国HBM应变计总经销，HBMT型应变片（应变花）
两个测量栅丝彼此成 90°排列，并位于单一基底上。其主要用于应变测试和应变测量，测量不同方向上的应变状态，并且不知道主应变方向，或者用于制造拉/压双向的传感器。T 型应变片也可用于测量弹性模量或者横向弹性模量。HBMV型应变片两个测量栅丝也彼此成 90°排列，也称为“剪切应变片"，通常用于扭矩传感器的制造，也称剪切力传感器。
带有3个测量栅丝的应变片（应变花）
在同一个基底上有3个测量栅丝，不过有两种排列方式，即测量栅丝之间的角度，一种彼此之间为 0°/45°/90°，另外一种为 0°/60°/120°。其用于不知道应变方向和大小的应变测试和应变测量。
HBM全桥应变片
有四个测量栅丝，并组成了一个惠斯通全桥。他们有多种用途，例如用于测量剪切负载，或者测量轴的扭矩，尤其是只允许安装单个应变片的场合。
HBM膜片应变片
用于制造膜片压力传感器。传感器膜片的结构要求，在负载加载到膜片上时，四个测量栅丝必须精确位于压缩区或者拉伸区。
德国HBM应变计
其包括多个测量栅丝并且彼此均匀排列，并位于一个基底商。典型的结构式测量栅丝平行排列或者垂直排列。应变链的主要用于测量特殊区域的应变曲线或者是由于负载变化导致的峰值的漂移状况。
下面是经销德国HBM应变计HLCB1D1/220KG型计常用型号介绍：
产品型号 产品描述
HBM应变计LY带有1个测量栅丝的直片应变片
HBM应变计XYT 型应变花，带有两个测量栅丝，进行已知主应力方向的双轴应力状态分析
HBM应变计XY2 / XY4扭转/剪切片带有两个测量栅丝，用于测量扭杆和剪切应力
HBM应变计RY带有3个测量栅丝的应变花，用于未知主应力方向进行双轴应力应力分析
HBM应变计DY带有两个平行测量栅丝
德国HBM应变计适用于长期埋设在混凝土结构的梁、柱、桩基、支撑、挡土墙、水工建筑物、衬砌、墩与底脚、桥梁、隧道衬砌及其基岩中监测其应力与应变，加装配套附件可测量表面应变量。并可同步测量埋设点的温度，可选择数字式温度计作为测温元件
|
